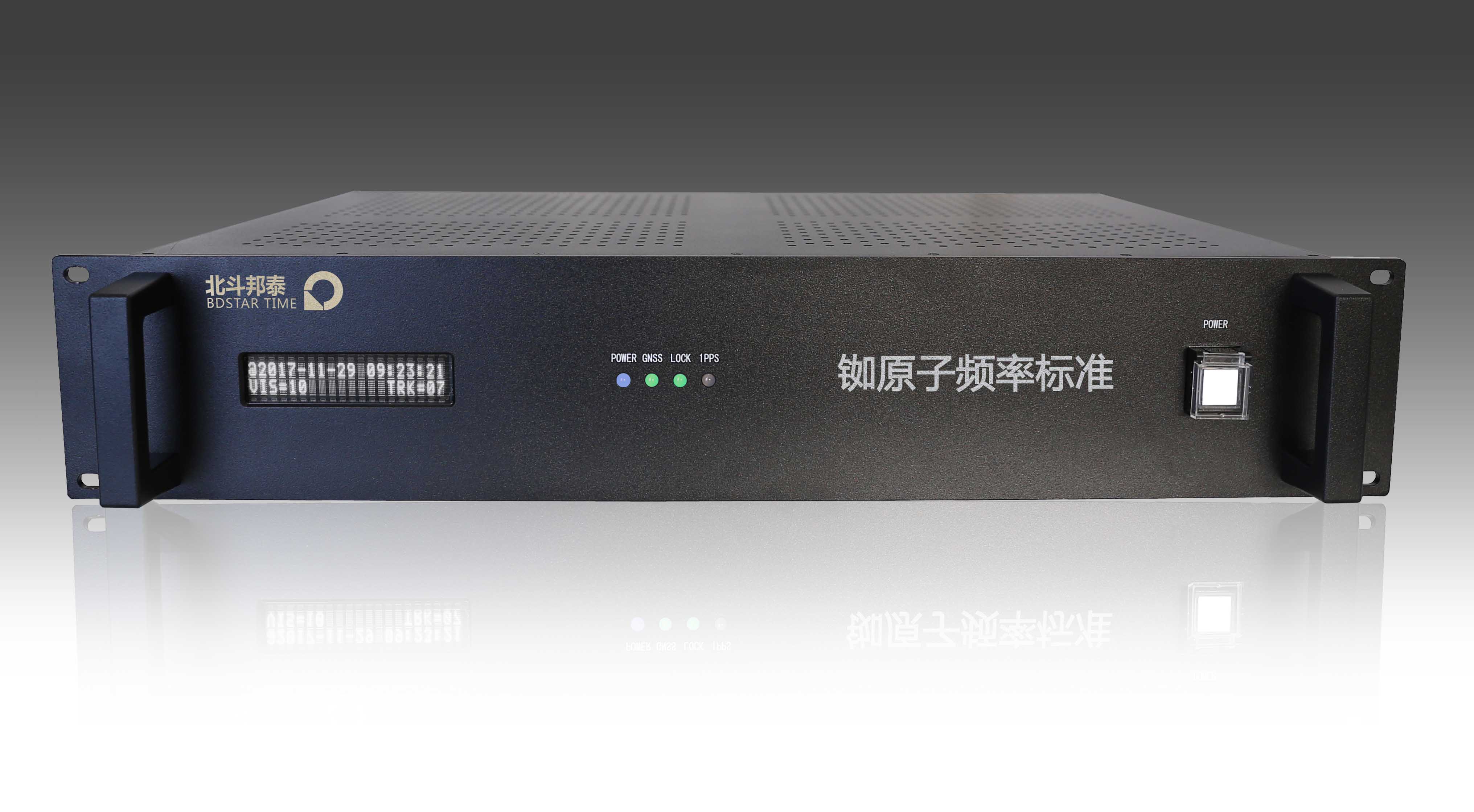

T710-H GPS銣原子鐘恒溫晶振頻率標準
GNSS時鐘同步服務器

產品描述

T710-GROH GPS銣原子鐘恒溫晶振頻率標準主要有高精度授時型GPS接收機、高性能銣原子鐘、低相噪鎖相晶振、控制模塊和低噪放模塊組成。通過數字鎖相技術綜合了GPS的長期穩定性、銣原子鐘的低老化特性和恒溫晶振的高短穩低相噪特征，創新出一種具有長短穩兼好、準確度高的低相噪高精度原子頻率標準。在GPS鎖定狀態下，10MHz頻率穩定度可以達到普通銫鐘性能，具有較高的性價比。

T710-GROH GPS銣原子鐘恒溫晶振頻率標準輸出1PPS信號，是經銣原子鐘頻率信號分頻得到，且同步與GPS輸出的UTC時間，與GPS原始秒脈沖相比分頻脈沖經過平滑，克服了原始脈沖波動及跳變帶來的影響，是UTC時間基準的復現。當GPS信號丟失或出現異常時，設備能智能識別，自動切換到銣原子鐘守時模式，持續提供高穩定性的時間頻率信號。

T710-GROH 設備采用2U機箱設計，可輸出10MHz、1PPS及TOD信息（選件支持多路10MHz、5MHz、1MHz、1PPS輸出)。可廣泛應用于雷達、通信、計量校準、電力、電子對抗、航天測控等領域。

主要特點

● 內置進口高性能銣原子鐘和高穩低相噪晶振

● 利用GPS自動校準銣鐘頻率

● 高精度授時型接收機

● 日平均準確度<5E-13

● GPS信號丟失自動切換到守時模式

● 采用智能學習和保持算法

● 銫鐘量級的銣原子恒溫晶振組合頻率基準

主要優點

● 同時具有優秀的長期穩定度和短期穩定度

● 選件支持適用雷達的高精度100MHz 80MHz高穩低相噪頻率信號輸出

輸出信號

● 10MHz 1路，BNC接口，50Ω正弦波

輸出幅度：12dBm±1dB

準 確度： ≤5E-13（開機48小時以后，

GPS鎖定狀態，24小時平均準確度）

開機特性：加電5分鐘： ≤5E-10

加電4小時： ≤1E-11

加電12小時后： ≤5E-12

穩定度：＜5 E -12/20ms

＜7 E-13/1s

＜4 E-13/10s

＜6 E-13/100s

＜5 E-13/日（GPS鎖定）

相位噪聲: ≤-130dBc/Hz @10Hz

≤-150dBc/Hz @100Hz

≤-160dBc/Hz @1kHz

≤-170dBc/Hz ≥10kHz

失真：諧波：≤-50dBc

非諧波：≤-100dBc

● 1PPS秒脈沖:

1路，BNC，TTL電平，輸出阻抗50Ω

同步精度：優于±20ns

脈沖寬度：25us

上升沿： <3ns

抖動： <20Ps

當GPS鎖定時，秒脈沖與GPS同步

當GPS失鎖時，由內置銣原子頻標保持

● 100MHz輸出（選件）

相位噪聲: ≤-108Bc/Hz @10Hz；

≤-125dBc/Hz @100Hz；

≤-145dBc/Hz @1kHz；

≤-150dBc/Hz ≥10kHz；

● 守時精度

GPS失鎖24小時后，頻率準確度：<1E-11；

1pps守時：<1us

后面板

物理以及環境參數

● 尺寸：19英寸2U上架機箱 420mm×89mm×300mm

● 重量： <4.5Kg

● 電源： AC 220V±20% 47Hz ～63Hz

● 工作溫度：-10℃―+50℃

● 存貯溫度：-25℃―+85℃

● 濕度： 95％無冷凝

● 功耗：≤30W

● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定

選件信息

● 支持多路30.72 MHz、80MHz、100MHz、RS485、RS422、1PPS、 1PPM、1PPH、IRIG-B AC、IRIG-B DC、NTP、PTP輸出。

● 支持北斗二代或GLONASS參考源接入。

T710-GROH Phase Noise Performance

T71-GROH Short-Term Stability

T710-H GPS銣原子鐘恒溫晶振頻率標準【PDF】數據表
