產品描述
可靠并準確的同步對于滿足移動運營商、電力公司和廣播等多個領域的關鍵應用的嚴格要求至關重要。網絡運營商需要一個健壯的、可擴展升級的解決方案來提供有保證的相位、頻率和時間同步。然而,以成本效益高的方式實現這一目標是一項挑戰。

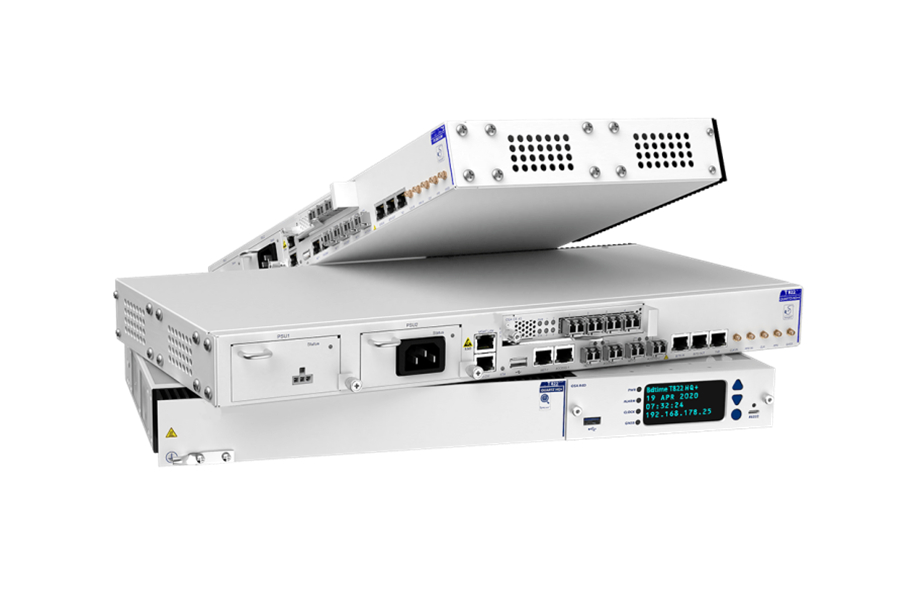

T822 是一款通用且精確的同步設備,可滿足新應用(如 5G)的嚴格頻率和相位同步要求,同時支持使用 IRIG、BITS 或 NTP 的傳統網絡。它采用緊湊靈活的設計,為網絡邊緣的部署進行了優化,使經濟高效和精確的同步方案不再是一個挑戰。
我們的 T822 提供了獨特的靈活性。它可以用作 IEEE1588v2PTP 主時鐘。憑借其 NTP 服務器和 GNSS 接收器功能,包括多個同步扇出選項,我們的 T822 也非常適合部署在傳統的同步架構中。為了滿足所有安裝要求,我們提供兩個訂購選項:一個在前面有所有連接器。 另一個在背面有連接器,在前面有一個顯示器。所有這些特性使我們的 T822 非常適合于在網絡邊緣為新的和傳統的解決方案提供準確可靠的時間同步。 T822 系列介紹
● 高品質 OCXO、DOCXO 和銣鐘
● 最多8x 1/10GbE(基本單元)
● +4x1/10GbE( 線卡 )
● 最多 2048 個單播從鐘
● 熱插拔冗余時鐘、GNSS 和 PSU精度和可靠性
● 我們的雙多GNSS接收器,T822提供了前所未有的精度和可用性。 操作模式
● ePRTC、PRTC A 和 PRTC B
● PTP GM,BC D 型, 從 機, 探
● NTP 服務器
● SSU- 最大輸出 32 路 E1/T1
● 全球?qū)Ш叫l(wèi)星系統接收器扇出 -高達 32xCLK/PPS/PPS+ToD
GNSS 接收機
● 嵌入式 L1 多衛星接收機
● 可選多波段,多衛星接收機,提高精度
● 北斗 / GPS / GLONASS /GALILEO / SBAS/QZSS
定時配電網主要應用
● ePRTC、PRTC-A 和 PRTC-B
● 1588v2 PTP 主時鐘(速率為 128pps 時最多 1024 個PTP 單播客戶端)
● 1588v2 PTP 邊界時鐘(速率為 128pps 高達 1024 個PTP 單播客戶端)
● G.8273.2 D 類邊界時鐘
● 1588v2 APTS 時鐘
● 1588v2 PTP 從鐘
● 扇出多個物理同步輸出接口
● 同步供電裝置(SSU)
● NTP 服務器
● 同步協議和物理信號轉換
● 同步探頭 –Bdtime™ 監測和保障
多頻段 GNSS 接收機選項
● 提高 ePRTC 和 PRTC-B 的精度
● 多頻段、多衛星 184 信道 GNSS 接收機
● GPS(L1C/A L2C)、 伽 利 略(E1B/C E5b)、
● GLONASS(L1OF、L2OF)、 北 斗(B1l、B2l)、
● QZSS(L1C/A L2C)、SBAS(L1C/A:WAAS、
● EGNOS、MSAS、GAGAN)
● 四個并行的 GNSS 衛星
● 干擾和欺騙檢測
同步以太網(同步)
● 支持光纖和銅纜模式的所有以太網接口
● 符合 ITU-T G.8261/G.8262/G.8264
● 以太網同步消息通道(ESMC)
● Sync-E 用于 GNSS 中斷期間的時間保持
|
性能優勢
● 領先的 GNSS 接收器
啟用 ePRTC/PRTC-A/-B 和主時鐘功能,使用多星 和多波段 GNSS 接收器選項進行頻率、相位和時間
● 高可用性設計
自動時鐘選擇、自校準延遲不對稱補償、電源冗余
● Bdtime ™技術
內置同步精度監控和保護功能
● 操作簡單性
集成控制器包括集成同步控制器,具有優秀的管理 和同步監控功能
● 延長保持性能
高端石英和銣振蕩器可選
● 獨特的靈活性
可作為 PTP 主時鐘、APTS、邊界時鐘和從時鐘,以 及 NTP 服務器和 SSU/TSG PTP 網絡功能
● PTP 配置支持:
—ITU-T G.8265.1 頻率傳送功能 (基于 IPv4 / IPv6的 IP 單播)
—ITU-T G.8275.1 時間 / 相位傳送功能(全定時域支持 - 以太網組播)
—ITU-T G.8275.2 時間 / 相位傳送功能(輔助部分域定時支持 - IPv4 / IPv6)
—PTP 企業功能(混合組播和單播)
—默認支持 IEEE 1588 2008 PTP 基于 IP 組播
—默認支持 IEEE 1588 2008 基于以太網組播(附件 F)
—PTP 電力和公共設施功能 : EC/IEEE 61850-9-3,IEEEC37.238-2011, IEEE C37.238-2017
—PTP 廣播和媒體功能:SMPTE ST 2059-2,AES67
● 支持一步和兩步時鐘配置隨著從時鐘的增長,性能不會下降
● 最多 16 個主 / 邊界時鐘 IP 地址(在同一端口上同時支持 IPv4 和 IPv6)最多 16 EVCs (IEEE 802.1Q 客戶標簽)和每個 CSM 堆疊的 VLANs同時支持多種功能支持 PTP(TAI)和任意(ARB)時間規模所有端口上同時支持的 ● 主和從時鐘每個流最多三個層 VLAN(Q-in-Q 服務提 供商標簽)增強的PTP GM / BC /從站統計信息,性能監測(15min和 24h),閾值越界告警 TCA)和 SNMP 陷阱納秒級精確硬件時間戳
● 內部一流時鐘恢復算法DoS 保護采用硬件訪問控制列表(ACL)和流量速率限制在 PRP IEC 62439-3 網中作為單或雙連接時鐘運行
產品規格
● 最多兩張擴展卡
● 支持熱插拔
● 過壓 / 過流保護
● 兩個擴展卡共用一個可安裝的配線架,帶有 16x RJ48/RJ-45/16x BNC/10xIRIG 選件
NTP功能
● GNSS參考一級時間服務器
● NTPv1,v2,v3和v4支持IPv4和IPv6
● NTP單播/多播/廣播
● 對稱秘鑰和自動秘鑰認證
● 時間&日期協議
● NTPpeering
● NTP可選時間標準(UTC/GNSS/Local)
● 硬件時間戳精確到納秒級別
● 鎖定GNSS,NTP對UTC精度優于+/-100ns
● 最多16個NTP服務IP地址
● 同一網口支持NTP和PTP
● PTP到NTP轉換
● 每個流最多三個層VLAN(Q-in-Q服務提供商標簽)
● 增強的NTP統計信息和客戶端列表
● 每個CSM每秒最多8000個事件
● 在GNSS失效時PTP為備用時鐘
通用 GNSS 接收機特性
● Skyview 和 GNSS 衛星狀態
● 可配置的信噪比、仰角和 PDOP 掩碼
● 用戶可配置天線電纜延遲補償
● 支持固定定位 - 單衛星模式
● 先進的欺騙和互連檢測和緩解措施
● 天線電壓 +5VDC
● 天線連接器 SMA-F(50 歐姆)
時鐘輸入 / 輸出
● 2 路 CLK 10MHz 輸入(10 MHz /2.048MHz)/ 輸出(10MHz)(用戶可配置)
● SMA-F 連接器(50 歐姆)
● 輸出靜噪可選
|
