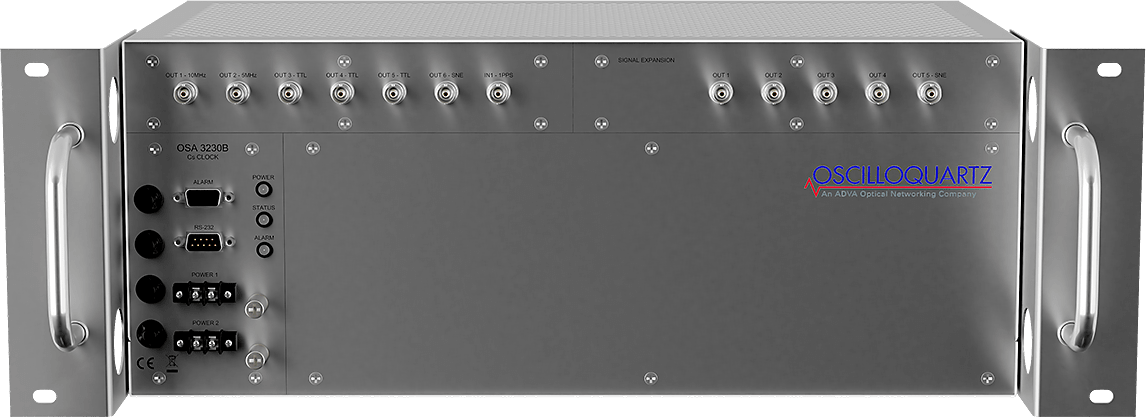

OSA 3230B電信級銫原子鐘
完全符合ITU-T標準的銫主要參考時鐘源PRC和ePRC 銫基準參考時鐘源 獲取報價
產銫基準參考時鐘源
眾多重要設施都用到來自銫原子基準時鐘（PRC）的精確、極穩定性的時鐘信號。至關重要的應用不能把全球?qū)Ш叫l(wèi)星系統(GNSS) 作為單一的時鐘來源，因?yàn)镚NSS受到的威脅的情況越來越多，比如干擾和欺騙。增強型基準參考時鐘（PRTC）方案，包括銫鐘增強型基準參考時鐘 (PRC)源，針對GNSS故障提供了必要的保護。GNSS一旦中斷， 我們的OSA 3230B PRC和 ePRC 銫鐘就是確保精確同步的關鍵。
高度精確的時鐘同步在已經成為很多領域都變得非常重要，不只是移動網絡基礎設施，也包括數據中心、高頻交易以及國防、計量、及太空相關應用。我們的OSA 3230B PRC是一種極為穩定和精確的銫原子鐘，可以提供精度高于±1x10-12并且十分穩定的時鐘頻率。OSA 3230B ePRC則更為強大，它達到了嚴苛得多的增強型基準參考時鐘，包括把次納秒級的偏差(TDEV)維持一萬秒以上。這樣增強型的基準參考時鐘（PRTC）符合ITU-T G.8722.1的推薦嚴苛標準。我們的增強型基準參考時鐘（ePRTC）方案不但解決了對GNSS的依賴，性能還優于標準的基準參考時鐘。
主要優點點
• 性能優于ITU-T G.811 / Stratum 1 PRC
• 前后均設置連接接口
• 3U高(133mm / 5.24”) – 300mm 深, 可與ETSI和19”標準機柜兼容
• 準確度優于±1×10-12
• 10MHz低相噪直接輸出
• 可編程1/5/10MHz TTL輸出
• 冗余DC電源輸入
• 通過RS232進行遠程控制和監督
主要應用
• 有線/無線運營中的主要頻率參考源
• 鐵路和能源公司
• 地面站
• 公共事業
• 導航定位參考源
機械設計
• ETSI 版本：ETSI: 436mm x 176mm (4RU) x 240mm(寬 x 高 x 深) 前置接口。19″機架適配器
•19″版本: 436mm x 132mm (3RU) x 400mm (高 x寬 x 深)，接口后置。 23″機架適配器
• 重量： 小于 15kg (不含包裝)電信信號擴展（可選）
• 數字信號輸出
− 接口：4
− 頻率： 可設置為2.048MHz / E1 / T1 / 1PPS /10MHz
− 電平：兼容 G.703
− 端口: 細同軸電纜接口 75歐 或DB9接口 120歐(T1:DB-9 100歐)
• 模擬信號輸出：
− 接口數量：1
− 頻率： 0.1 至 50 MHz 可設置
− 波形：正弦波
− 端口: 50歐細同軸電纜接口
− 電平：500mVrms (典型) / 250mVrms (最低)
環境
• 工作條件：
− EN 300 019-1-3, class 3.2.
− 溫度范圍擴大到 –5℃ to +55℃
• 運輸：: EN 300 019-1-2, class 2.2
• 存貯：Storage: EN 300 019-1-1, class 1.1
• 濕度: Up to 95%
• 海拔：0-15000 m
• 直流磁場：±2 高斯 (最高)
• 安全：EN 60950-1:2005
• EMC 輻射:
− EN 55032: 2012, 2015
− EN 61000-6-2: 2005
− EN 61326-1: 2013
• EMC 耐受
− EN 55024: 2010
− EN 61000-6-2: 2005
− EN 61326-1: 2013
• 歐洲消費電子認證 (CE)
• 美國國家認可實驗室（NRTL）保險人實驗室認證
(UL)
• 符合歐盟電子電器設備有害成分限制令 (ROHS)
|
網絡應用
用作關鍵設施的基準時鐘和增強型基準時鐘，為其提供高精度同步
• 為基于時間的通訊網提供精確同步，比如移動通訊的無線接入網，國防系統、測量應用；也包括傳統的同步光纖網/同步數字系統(SONET/SDH)
• 部署增強型基準時鐘解決方案，即使沒有全球?qū)Ш叫l(wèi)星系統（GNSS）也能精確而穩定的完成同步。
銫鐘性能
• 頻率精度：±1 x 10-12
• 復現性：±1 x 10-12
• 可調整性：
− 分辨率：小于 1 x 10-15
− 區間：±1 x 10-9
組成框圖漂移來源OSA 3230B PRC
• 兼容ITU-T G.811 和 GR-2830 – PRS
• 25℃時預熱45分鐘
• MTIE范圍 (µs) 觀察時長 τ (s)
0.275 × 10–3τ + 0.025 0.1 < τ ≤ 1,000
10–5τ + 0.29 τ > 1,000
• TDEV 范圍 觀察時長 τ (s)
3 0.1 < τ ≤ 100
0.03τ 100 < τ ≤ 1000
30 1000 < τ < 10000
OSA 3230B ePRC
• 兼容ITU-T G.811.1
• 25℃時預熱45分鐘
• MTIE 范圍(µs) 觀察時長 τ (s)
0.004 0.1 < τ ≤ 1
0.11114 × 10−3τ + 0.00389 1 < τ ≤ 100
0.0375 × 10−6τ + 0.015 100 < τ ≤ 1000
10-6τ + 0.0140375 τ > 1000
• TDEV limit (ns) 觀察時長 τ (s)
1 0.1 < τ ≤ 100000
輸出
• 直接頻率輸出
− 端口數：2 − 5MHz, 10MHz 各一路
− 電平與接口：13dBm （50 歐）（細同軸電纜接口 BNC） − 相位噪聲：不適用
• 模擬輸出
− 端口數：1 − 頻率： 0.1 至 50MHz之間可設置， 正弦波
− 波形：波動輸出 50歐 (BNC)
− 電平：
− 500mVrms (典型)
− 250mVrms (最低)
• 數字輸出
− 端口：3 − 頻率：1PPS / 1 MHz, 5 MHz 10MHz
− 電平：大于等于3V （50 歐）
− 波形：方波
− 接口：標準同軸電纜接
同步輸入
• 類型：1PPS TTL (≥3V)
• 接口：細同軸電纜接口
• 位置：前后面板各一路（后面板僅限19″版本）
電源
• 電壓：48VDC (波動范圍24到60伏）
• 雙回路供電
• 功耗：50W （25℃）預熱時最高功率60W
• 可選配置：1路AC 加上1路DC (19″OSA 3230B)
管理界面
• RS232C基于DB-9 接口支持本地圖形界面管理和FSP網管系統的UMI遠程管理模塊
• 位置：前后各一（前面板僅適用于19″版本）
• 告警：3個繼電器觸點
• LED 監控：3個LED 指示：電源、運行和告警狀態
• LED位置：前后面板各三（后面板僅見于19″版本）
|
